описание

ПЕРЕДВИЖНАЯ МАСТЕРСКАЯ
АГРЕГАТ РЕМОНТА ВОДОВОДОВ «АНРВ-3»

Передвижная мастерская АНРВ-3 предназначена для проведения планово-предупредительного и аварийного ремонта водоводов, тепловых сетей, трубопроводов различного назначения.

Основные функции, выполняемые передвижной мастерской АНРВ-3:

Электросварочные работы
Газорезательные, газосварочные работы
Грузоподъемные операции
Замена арматуры трубопроводов
Слесарные работы
Возможность подключения ручного гидравлического, электрического инструмента.
Освещение и обогрев места проведения работ
Доставка бригады до 6 человек

Модификации

КАМАЗ или УРАЛ? а может быть IVECO, МАЗ, ГАЗ, MANN?

Автомобиль серийно выпускается на нескольких вариантах шасси КАМАЗ (4х4, 6х6) и УРАЛ (4х4, 6х6, капотный, бескапотный, УралNEXT). Для выбора шасси или модификации обратите внимание на список ниже. Если в данном списке нет нужного Вам шасси, обратитесь к нашим менеджерам, и мы поможем Вам решить этот вопрос!

Модификация	Шасси	Характеристики
7886K8-20	Камаз 43118-42, Камаз 43118-42	Фургон с грузовой платформой, с КМУ 6х6, МКБ, МОБ, дв. КАМАЗ 280 л.с., Евро-4, рестайлинговая кабина
6614B1-10	Урал 4320-1951-60, Урал 4320-1951-70	Фургон с грузовой платформой и КМУ 6х6, МКБ, МОБ, дв. ЯМЗ 230 л.с, Евро-4, тахограф
6614B3-10	Урал 4320-1951-78	Фургон с грузовой платформой и КМУ
6614B5-10	Урал 4320-4951-78	Фургон с грузовой платформой и КМУ 6х6, МКБ, МОБ, да. ЯМЗ 285 л.с., Евро-4, Бескапотная кабина, АБС, тахограф.

Акции и спецпредложения

	НОВОГОДНИЕ ЦЕНЫ НА СПЕЦТЕХНИКУ НИКУДА НЕ ДЕНУТСЯ! На весь ассортимент спецтехники нашего производства со сроками поставки январь-февраль-март 2017 года предоставляются специальные новогодние скидки. Размер скидки рассчитывается индивидуально!
	Предложение было актуально весь декабрь. Для тех, кто не успел, предложение будет актуально весь январь!
	Звоните! Все расскажем! +7 (351) 213-50-20

внутреннее оснащение

АГРЕГАТ НАЗЕМНОГО РЕМОНТА ВОДОВОДОВ АНРВ-3

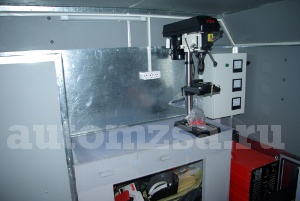

Внутренний интерьер передвижной мастерской АНРВ

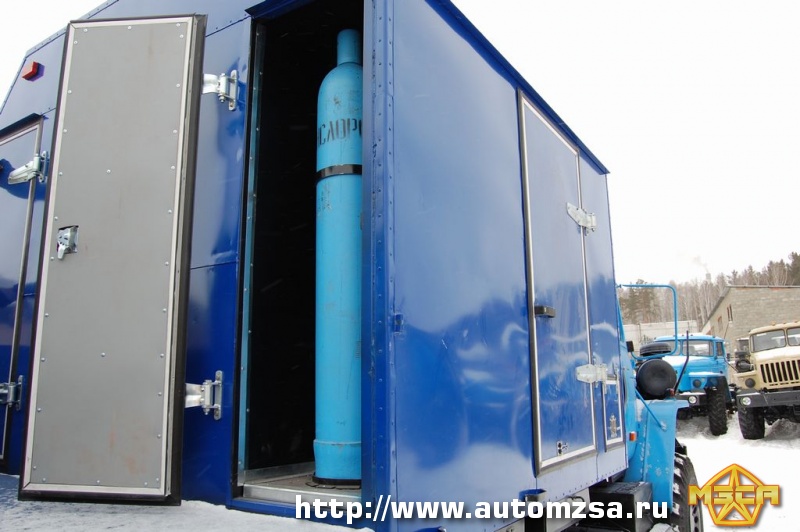

Передвижная мастерская представляет из себя кузов-фургон со слесарным оборудованием - верстак, тисы, наждак, ручной пресс, электрический и пневматический инструмент. На задней стенке кузова-фургона размещены открытые или закрытые ниши для хранения пропановых и кислородных баллонов, ацетиленового генератора (ниша для баллона с пропаном находится внутри обогреваемого фургона).

Освещение фургона производится от светильников 24В (от бортовой сети автомобиля) и дополнительное освещение 220В от электрогенератора. Питание электроооборудования и электроинструмента также производится от работающего электрогенератора.

Кузов-фургон имеет два или три окна, часть которых открываются. Окна автомобилей изготовлены из травмобезопасного стекла, имеют стеклопакет из двух или трех стекол, что сохраняет тепло и не дает стеклам замерзать и запотевать.

Отопление кузова-фургона АНРВ производится при помощи автономного обогревателя отечественного (Планар) или импортного производства (Webasto).

С наружной стороны кузова-фургона предусмотрен несколько технологических ниш, предназначенных для хранения сварочного кабеля, шанцевого инструмента, элементов легкосборного ограждения места проведения работ, устройств наружного освещения.

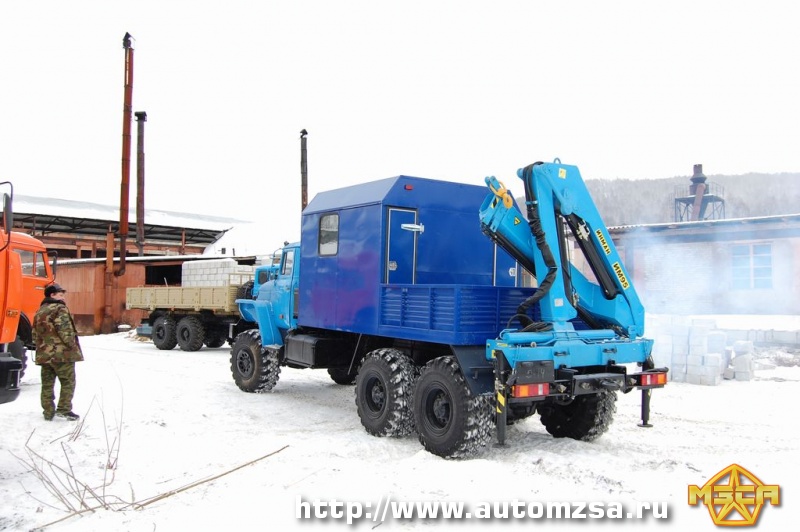

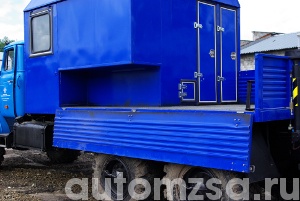

Грузовая платформа АНРВ

АНРВ 489521 МЗСА Грузовая платформа передвижной мастерской имеет два откидных борта (левый и правый, либо только правый), стандартной высоты (возможно увеличение высоты бортов). Левый борт в вариантном исполнении закрывает нишу для длинномерных грузов (трубы, доски, арматура).

Многочисленные дренажные отверстия в кузове предотвращают скопление дождевой воды внутри платформы, а резиновое рифленое покрытие пола препятствует скольжению обуви рабочих.

Возможна установка съемного тента над грузовой платформой.

Опционально, грузовая платфома агрегата оборудуется краном-укосиной для мелких грузов.

Электрогенератор.

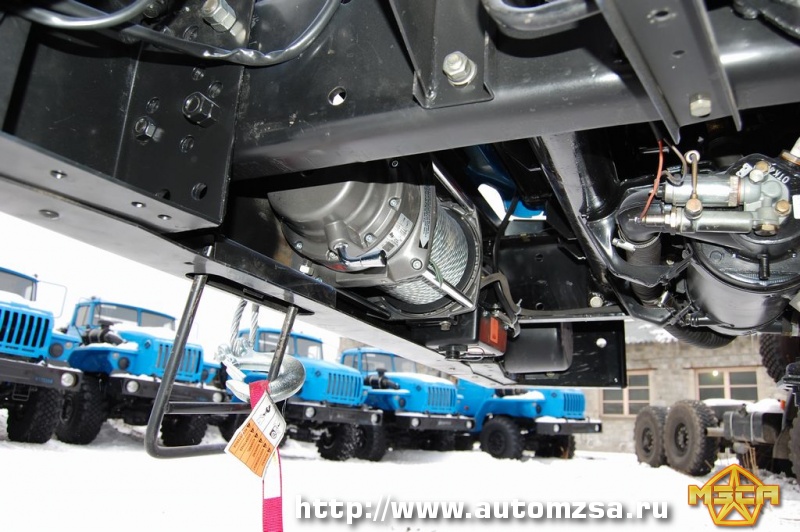

Передвижная мастерская АНРВ для целей обеспечения электросварочных работ оборудована электрогенератором мощностью 20-30 кВт, приводимым в действие от двигателя шасси (через КДОМ). Электрический генератор обеспечивает работу одного или двух сварочных постов, печи для нагрева и сушки электродов, системы внешнего освещения.

насосное оборудование

Насосное оборудование

Спецавтомобиль АНРВ опционально оснащается самовсасывающим насосом для загрязненных вод марки АНС-60 (АНС-130) с электроприводом. Насосы предназначены для откачки загрязненной воды, неагрессивных жидкостей с взвешенными частицами (шлак, песок и другие твердые включения) массовой концентрацией до 10%, максимальной крупностью до 1 мм, температурой до 50,0С.

Насосы самовсасывающие центробежные, горизонтальные, одноступенчатые с камерным входом с приводом от электродвигателя . Агрегаты АНС так же могут быть также поставлены с дизельным или бензиновым двигателем.

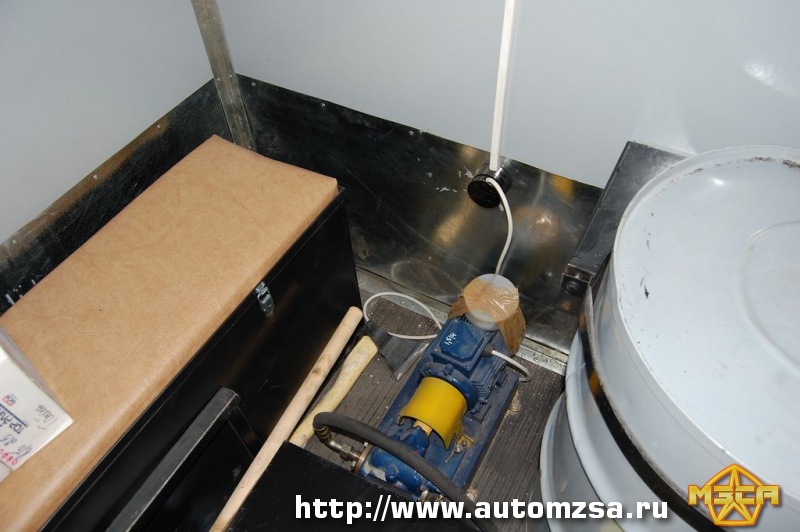

Насос устанавливается в обогреваемом пространстве кузова-фургона, подключение всасывающего и напорного рукавов - через люки в бортах фургона.

Характеристики насоса	АНС-60	АНС-130
Подача, Qм/ч	60	130
Напор, Hм	12,0+1,0	10,5+1,0
Частота вращения (расчётная), n об/мин	3000	3000
Мощность, потребляемая насосом, кВт	5,1+0,45	7,2+0,65
Высота всасывания, м, не менее	5	4,5
Время всасывания, мин	7	5
КПД, %	40,0-2,8	57,8-4
Диаметр всасывающих и напорных рукавов, мм	75	100
Масса насоса, кг, не более	60	95
Габаритные размеры агрегата, мм, не более:
Длина	445	540
Ширина	315	390
Высота	420	420

планировка и комплектация

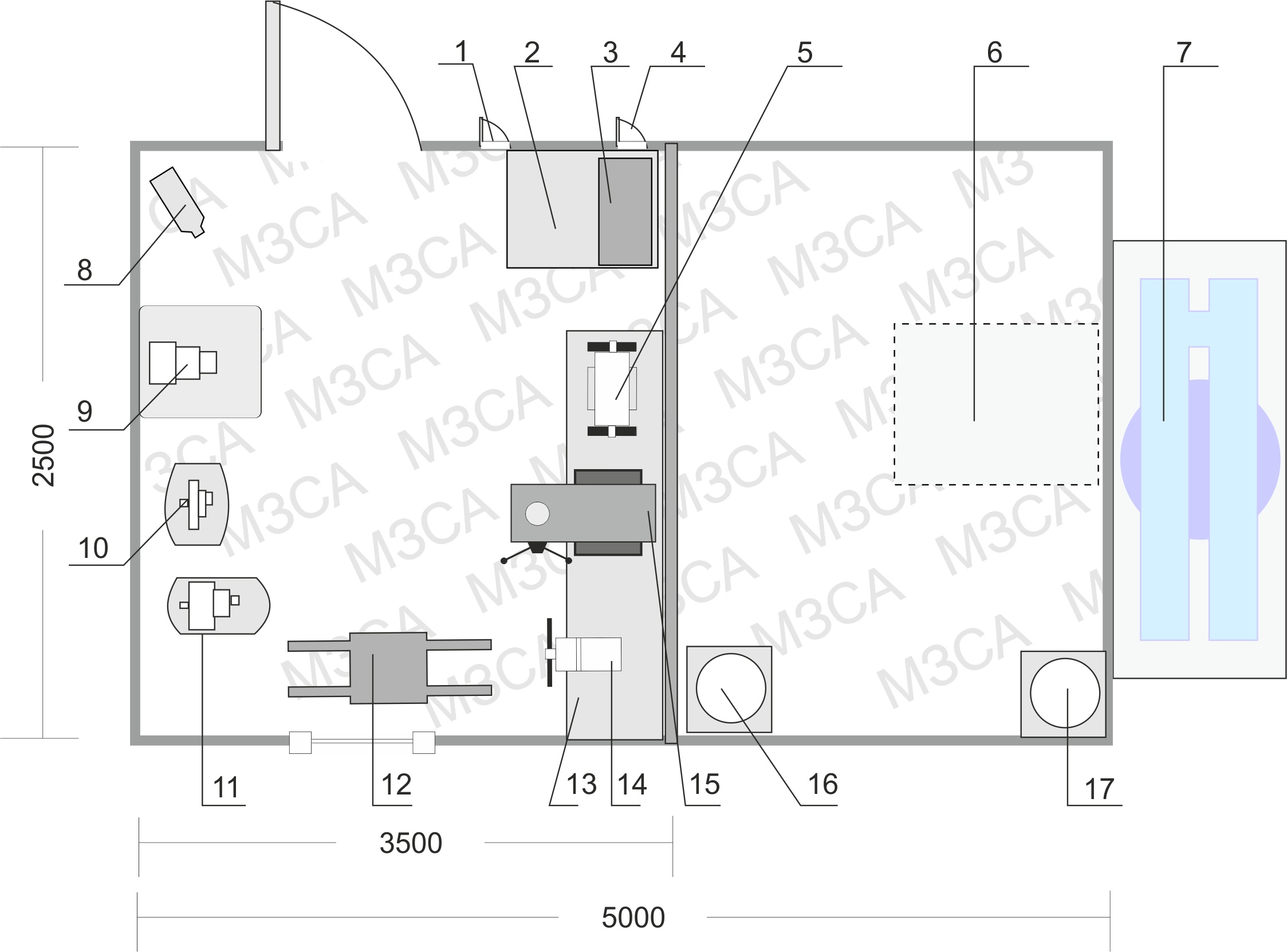

Передвижная мастерская АНРВ 489521 УРАЛ

Основное оборудование передвижной мастерской АНРВ

1. Лючок для электрокабеля;
2. Выпрямитель сварочный с оборудованием;
3.Электрошкаф;
4. Внешний подвод электроэнергии;
5. Наждачно-обдирочный станок;
6. Стационарный генератор EG 202.6 ;
7. Гидроманипулятор;
8. Автономный отопитель ПЛАНАР;
9. Автономный дизель-генератор;

10. Гидронасос с гидроинструментом;
11. Компрессор воздушный;
12. Пресс гидравлический 10т;
13. Верстак слесарный с ящиками;
14. Тисы слесарные;
15. Сверлильный станок;
16. Контейнер с креплением для кислородного баллона;
17. Контейнер с креплением для пропанового баллона.

планировка и комплектация

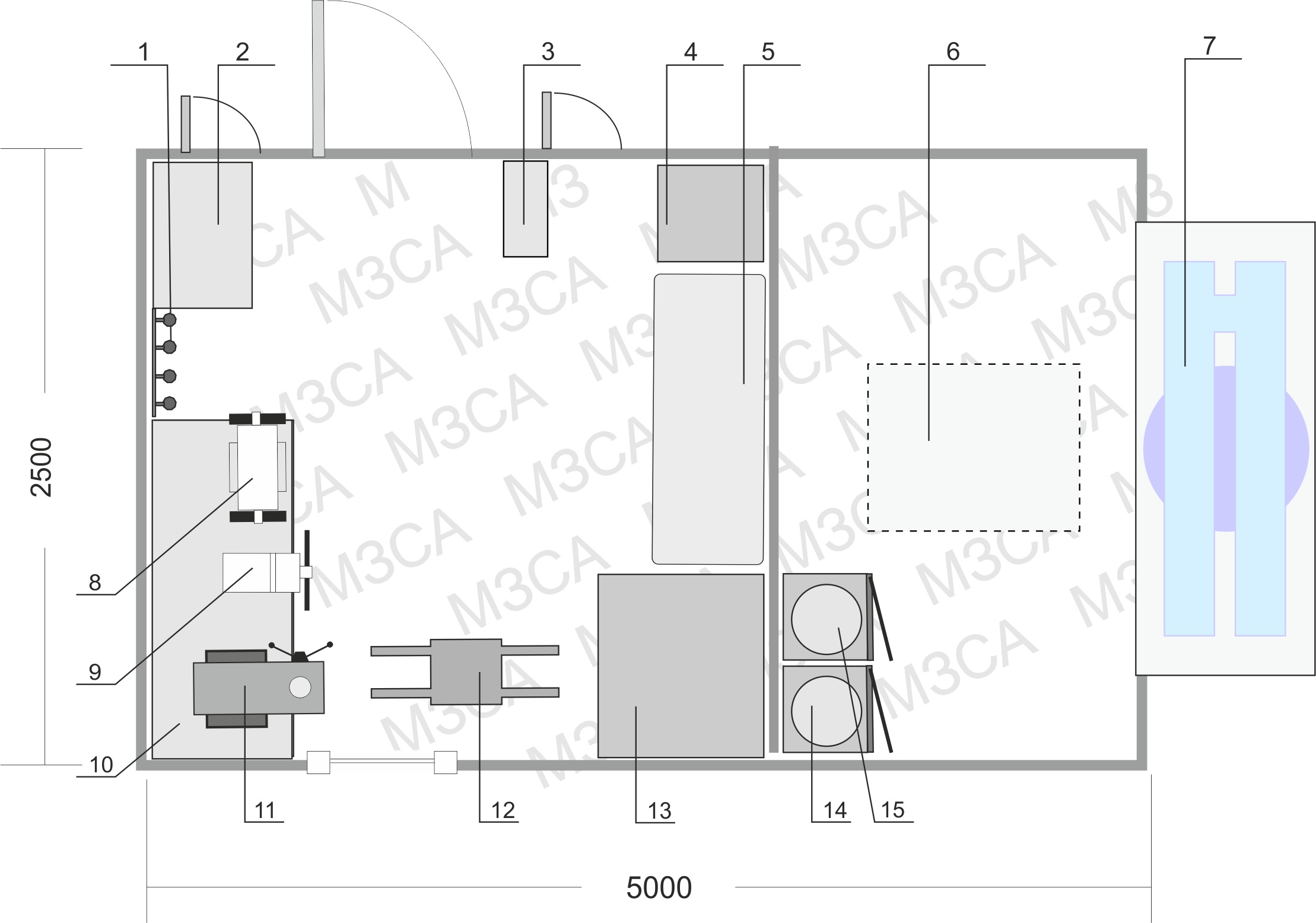

Аварийно-ремонтная машина МАРС 489521 Урал

1. Вешалка для одежды;
2. Компрессор;
3. НМШ;
4. Ёмкость для масла (2 шт);
5. Диван-рундук;

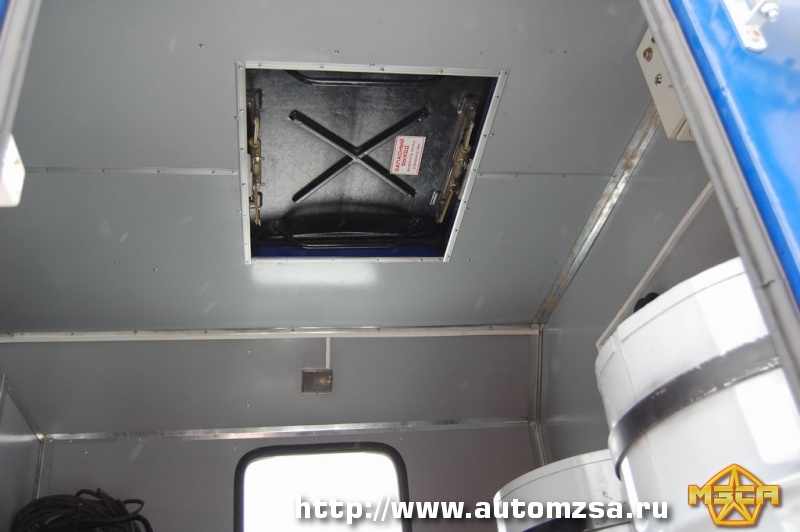

6. Люк аварийно - вентиляционный;
7. КМУ ИМ-50
8. Наждачно - обдирочный станок;

9. Тисы;
10. Верстак с ящиками;
11. Сверлильный станок;
12. Пресс гидравлический;
13. Верстак с ящиками;
14. Контейнер для пропанобутанового баллона;
15. Контейнер кислородного баллона.

Грузоподъемное оборудование

Модификация	Характеристики
Гидроманипулятор ИМ-50	Момент 4.4т, вылет 6.14м, г/п 2.0-0.74т
Гидроманипулятор ИМ-55	Момент 5.12т, вылет 6.78м, г/п 2.05-0.73т
Гидроманипулятор ИМ-77	Момент 7.5т, вылет 6.8м, г/п 3.0-1.1т
КМУ PALFINGER PK10000	момент 93,5 кН/м / 9,5 тм
КМУ PALFINGER PK15500	Грузовой момент 143,2 кН/м / 14,6 тм
КМУ PALFINGER PK6500	Грузовой момент 56,9 кН/м / 5,8 тм
КМУ PALFINGER PK8500	момент 75,0 кН/м / 7,6 тм
Манипулятор ИМ-150	Момент 11.6т, вылет 12.4м, г/п 3.87-0.77т
Манипулятор ИМ-20	Момент 1.85т, вылет 3.75м, г/п 1,25-05т
Манипулятор ИМ-95	Момент 8.5т, вылет 8.1м, г/п 2.83-0.94т
