Локомобили, локотракторы, тяговые модули

Машина ремонта контактной сети трамваев и троллейбусов
В оглавление каталога
ТЗ для тендера
Запросить цену

Машина ремонта контактной сети АТМ

Общая информация

Машина для ремонта контактной сети трамваев и троллейбусов.

Автомобиль специальный — аварийно-техническая машина АТМ для ремонта и монтажа контактной сети городского транспорта, обслуживания систем городского электроснабжения, освещения, связи и других коммуникаций, расположенных вдоль автомобильных дорог на различной высоте.

Для работы с контактной сетью и различной инфраструктурой рельсового городского транспорта, специальный автомобиль АТМ может поставляться на комбинированном ходу, с дополнительными рельсовыми тележками для движения как по дорогам общего пользования так на ж\д путях.

Рабочая высота подъема платформы составляет 8500 мм при работе во время стоянки с выдвинутыми опорами - аутригерами. Также обеспечивается работа с поднятой на высоту до 5000мм площадкой во время движения вдоль линии в режиме обследования или поиска неисправности, что значительно сокращает сроки проведения работ.

Уровень электрической изоляции подъемно-поворотной площадки основного подъемника, а также люльки крана-манипулятора позволяет работать с электросетями напряжением до 1000В, производить оперативные переключения, а также ремонтные, монтажные, наладочные работы или испытания.

Состав экипажа АТМ — водитель-оператор и до 3 человек в ремонтной бригаде. Для размещения бригады предусмотрен отсек-бытовка и места в кабине водителя.

Для перевозки инструмента, необходимых запасных частей и инструмента (включая длинномерные кронштейны) предусмотрены закрытые и открытые грузовые отсеки.



Техпомощь для троллейбусов и трамваев - эвакуатор трамваев.

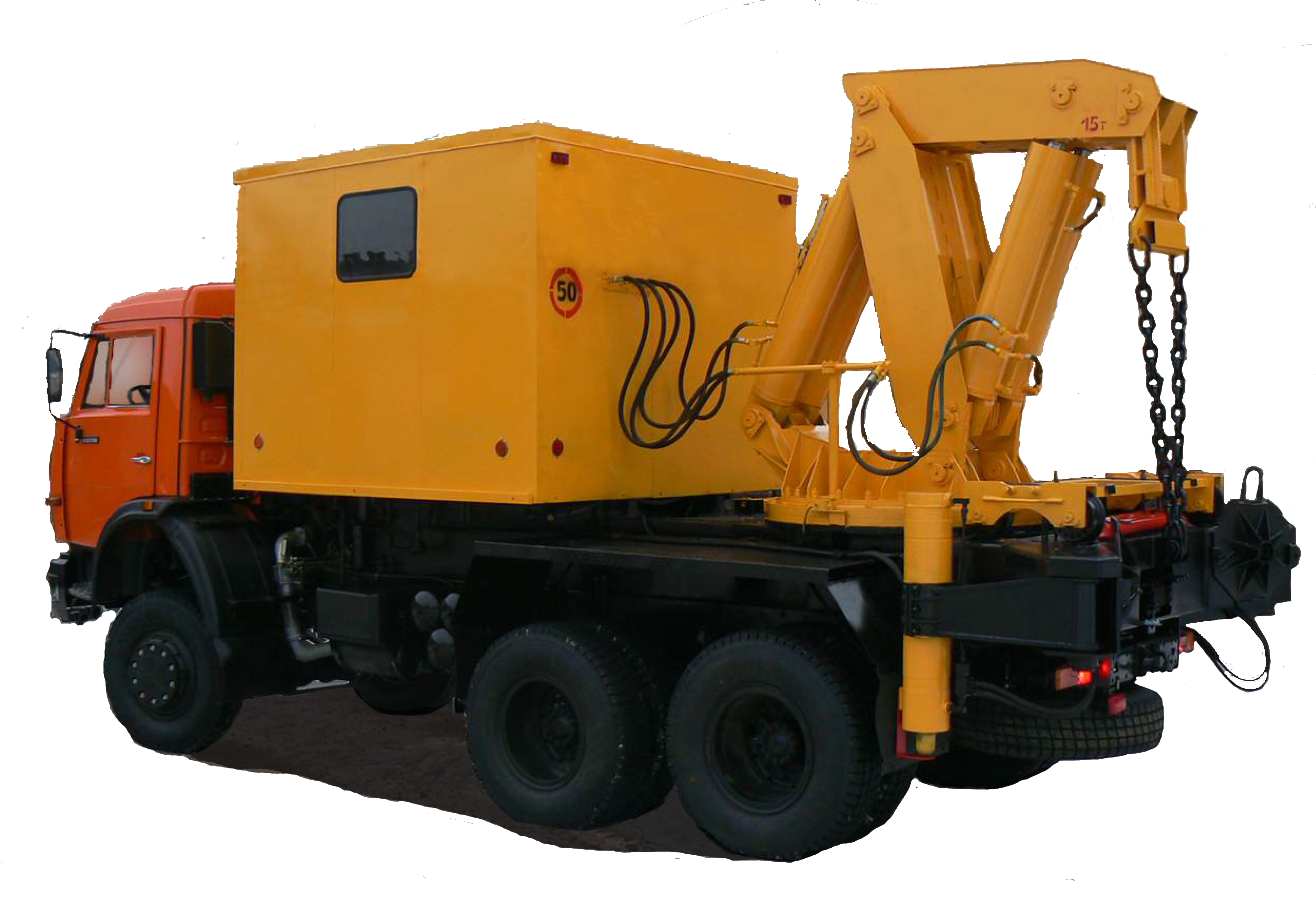

Опция - эвакуатор трамваев. Аварийно-техническая машина может оснащаться специальным манипулятором, обеспечивающим выполнение работ по подъему и постановке на рельсы трамвайных вагонов любых конструкций. Любые варианты сцепных устройств позволяют буксировать неисправные трамваи (в том числе с неисправными тележками или ходовой частью). Манипулятор позволяет также проводить ремонтные операции при необходимости срочного ремонта на линии для любого вида подвижного состава - трамваев, троллейбусов, автобусов, электробусов. Аварии трамваев и троллейбусов могут быстро и эффективно ликвидироваться при помощи аварийно-технической машины.




Характеристики

В таблице приведены характеристики автомобиля АТМ в комплектации с дополнительным опциональным оборудованием. Состав дополнительного оборудования и устройств дополнительно согласовывается с производителем.



Тип транспортного средства

Грузовой автомобиль категории С

Колесная формула

6х6 или 6х4

Двигатель

Дизельный, Евро-5

Тип ж/д привода

Передача крутящего момента на ж\д ось путем фрикционной передачи

Тип ж/д хода

Две железнодорожных оси: по одной спереди и сзади

Макс. Скорость по а/дороге, (км/ч)

70

Макс. Скорость по ж/дороге, (км/ч)**

20

Минимальный радиус кривых на ж/дороге

80

Преодолеваемый подъем на ж/дороге, (‰)

40

Песочная система***

Механическая или пневматическая

Сцепные приборы***

Могут быть установлены

Тормозная система ж/д привода***

Тормозной барабан или диск.

Полная масса, не более

19000

Состав экипажа

Водитель-оператор + бригада монтеров до 3 человек

Габариты в транспортном положении, (мм.), не более:

Высота

Ширина

Длина



3950

2550

8000/11000

Скорость передвижения при поднятой на высоту 5м. рабочей платформе, (км/ч.)

5

Мест в кабине базового шасси (включая водителя), (шт.)

2/3

Количество мест в бытовом отсеке - укрытии

2

Рабочая высота подъёма рабочей платформы (мм.) (ГОСТ Р 52064-2003)

8500

Номинальный боковой вылет рабочей платформы, в горизонтальной плоскости (в направлении перпендикулярном оси базового шасси), (мм.) (платформа может быть поворотной)

+ 1200

Наружные габариты рабочей платформы (длина и ширина), (мм.), не менее



2300х2460

Грузоподъёмность рабочей платформы, (кг.) не менее

Без смещения/ со смещением



400/200

Привод аутригеров, механизма подъёма и смещения рабочей платформы.

Гидравлические

Крано-манипуляторная установка (или поворотная стрела) для эвакуации сошедших с ж\путей трамваев, грузоподъемность, т

8-13

Пассажирская корзина для эксплуатации совместно с КМУ, грузоподъемность, т

0,25



Конструкция

Аварийно-техническая машина состоит из следующих основных частей:

  • Транспортная база на комбинированном автомобильно-железнодорожном ходу, с колесной формулой 6х6 или 6х4 и двигателем с экологическими показателями не ниже Евро-5;

  • механизма подъема-опускания рабочей платформы пантографного типа с гидравлическим приводом, оснащенным гидрозамками, предотвращающими опускание рабочей платформы при выходе из строя элементов гидравлической обвязки;

  • рабочей платформы с гидроприводным (электрическим) механизмом бокового смещения (поворота) относительно продольной оси машины;

  • системы гидропривода с отбором мощности от трансмиссии базового шасси;

  • системы видеонаблюдения и регистрации состоящей из 4-х видеокамер;

  • стационарного пульта управления (по правому борту машины), сигнального поста на рабочей платформе с кнопками «ЗВУКОВОЙ СИГНАЛ» и «СТОП» и дистанционного радиоуправляемого пульта управления с функциями подъёма-опускания и смещения вправо-влево рабочей платформы;

  • системы ограничения грузоподъемности рабочей платформы;

  • комплекта светосигнальной арматуры.

  • четырех гидравлических аутригеров и автономного ручного аварийного гидропривода.

  • Фургона, оборудованного для перевозки 2-х человек и инструмента.

  • двухъярусного грузового отсека с откидными бортами.



Сертификация

Аварийно-техническая машина АТМ успешно прошла процедуру сертификации, производителем получено «Одобрение типа транспортного средства» (ОТТС) с разрешением в разделе «Назначение» перевозки в фургоне бригады монтеров на сидениях, оборудованных ремнями безопасности и ПТС для регистрации в подразделениях ГИБДД.

Аварийно-техническая машина соответствует требованиям Федеральных норм и правил в области промышленной безопасности "Правилам безопасности опасных производственных объектов, на которых используются подъемные сооружения", Утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 12 ноября 2013 года N 533, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», утвержденного Решением Комиссии Таможенного союза № 823 от «18» октября 2011 г., как продукция подлежащая обязательной сертификации, Техническому регламенту Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств», Правилам дорожного движения Российской Федерации.

Конструкция стрелы подъема рабочей платформы соответствует требованиям Федеральных норм и правил в области промышленной безопасности "Правилам безопасности опасных производственных объектов, на которых используются подъемные сооружения", Утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 12 ноября 2013 года N 533.

Стационарный пульт управления соответствует требованиям Федеральных норм и правил в области промышленной безопасности "Правилами безопасности опасных производственных объектов, на которых используются подъемные сооружения", Утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 12 ноября 2013 года N 533.

Безопасность для персонала

Аварийно-техническая машина оборудована следующими устройствами для безопасного производства работ:

  • ограничителем предельного груза (ОПГ);

  • устройством аварийного опускания рабочей платформы при отказе гидросистемы или привода основного гидронасоса с ручным приводом;

  • устройством, предохраняющим аутригеры подъёмника от самопроизвольного выдвижения во время движения;

  • устройством блокировки подъема аутригеров при поднятом положении рабочей платформы;

  • системой аварийной остановки элементов подъемника с управлением как с рабочей платформы, нижнего пульта, которые должны быть снабжены кнопками «СТОП»;

  • кнопками подачи звукового сигнала с нижнего пульта, с сигнального поста на платформе и пульта дистанционного радиоуправления.

  • Предохранительное устройство, предотвращающее непреднамеренное опускание мостов движения по рельсовому пути при движении локомобиля по автодороге.

Комплектация 1

Комплектация 1 - Аварийно-техническая машина на базе шасси КАМАЗ 65111

1. Базовое шасси

2. Подъемник пантографного типа с рабочей платформой для обслуживания контактной сети

3. Кузов-фургон (бытовой пассажирский отсек)

4. Бортовая платформа

Комплектация 2

Комплектация 2 - Аварийно-техническая машина на шасси КАМАЗ 65111  с КМУ

1. Шасси КАМАЗ 65111

2. Подъемник пантографного типа с поворотной платформой

3. Кузов-фургон на 4 пассажиров

4. Бортовая платформа

5. Рабочая люлька для КМУ

6. Крано-манипуляторная установка

Комплектация 3

Комплектация 3 - Аварийно-техническая машина на шасси УРАЛ-НЕКСТ



1. Шасси УРАЛ NEXT

2. Подъемник пантографного типа с поворотной платформой

3. Кузов-фургон на 4 пассажиров

4. Бортовая платформа



Комплектация 4

Комплектация 4 - Аварийно-техническая машина на шасси УРАЛ НЕКСТ с КМУ

1. Шасси УРАЛ-НЕКСТ

2. Подъемник пантографного типа с поворотной платформой

3. Кузов-фургон на 4 пассажиров

4. Бортовая платформа

5. Рабочая люлька для КМУ

6. Крано-манипуляторная установка

Комплектация 5 - трамвайный эвакуатор КАМАЗ

Комплектация 5 - Трамвайный эвакуатор на шасси КАМАЗ 65111  с КМУ

1. Шасси КАМАЗ 65111 на комбинированном ходу

2. Подъемник пантографного типа с поворотной платформой

3. Кузов-фургон на 4 пассажиров

4. Бортовая платформа

5. Рабочая люлька для КМУ

6. Крано-манипуляторная установка

Комплектация 6 - трамвайный эвакуатор КАМАЗ

Комплектация 6 - Трамвайный эвакуатор на шасси КАМАЗ 65111  с КМУ

1. Шасси КАМАЗ 65111 на комбинированном ходу

2. Подъемник пантографного типа с поворотной платформой

3. Кузов-фургон на 4 пассажиров

4. Бортовая платформа

5. Рабочая люлька для КМУ

6. Крано-манипуляторная установка

Локомобили, локотракторы, тяговые модули. Машина ремонта контактной сети АТМ

В распечатку необходимо включить следующие разделы этой страницы:


Общая информация
Характеристики
Конструкция
Сертификация
Безопасность для персонала
